Unsere Produkte im Überblick – unsere langjährige Erfahrung und stetige Weiterentwicklung zahlen sich aus.
Was die Produktkompetenz bei LAPP Insulators auszeichnet? Die interne Produktionskette, die bei all unseren Produkten vom ursprünglichen Rohmaterial bis hin zum fertigen Endprodukt ausschließlich bei uns liegt. So behalten wir stets alles im Auge und können zu hundert Prozent hinter unseren Isolatoren stehen.
Genau da schließt sich die höchste Ausfall- und Betriebssicherheit an, die wir Ihnen mit unseren Produkten garantieren. Das bedeutet, unsere Isolatoren sind zum einen langlebig, aber auch ständig für Sie verfügbar.
Produktmehrwerte auf einen Blick
Isolatoren in bestechender Qualität
Das Geheimnis unserer qualitativen Isolatoren liegt in den kleinen, aber dennoch so wichtigen Details. Diese reichen von der mechanischen und geometrischen Anpassung der Isolatoren an kundenspezifische Anforderungen bis hin zu den patentierten Fertigungsverfahren von LAPP Insulators. Denn diese weisen eine einzigartige Fertigungstiefe auf. Das ist der immensen Erfahrung unserer Spezialisten und Forscher zu verdanken. Sie ermöglichen, dass jeder unserer Isolatoren an die klimatischen und umweltbedingten Gegebenheiten vor Ort angepasst werden kann. Und genau das zeichnet unsere Produktkompetenz aus.
Für unsere Isolatoren aus Keramik verwenden wir an allen Standorten durchgängig hochfestes Porzellan nach Norm C130 (IEC 60672). So erreichen wir gleichbleibende Qualität für alle Ansprüche. Das Resultat: Unsere Isolatoren sind in Belastbarkeit, Langlebigkeit und Versorgungssicherheit unschlagbar.
Langstabisolatoren
Vorteile
- hergestellt aus Porzellan
- Erfahrungen mit Langstabisolatoren seit 1930
- Produktion gemäß internationaler Normen
- Langstabisolatoren eignen sich für Anwendungen im Bereich der Energieverteilung und -übertragung
- komplette Kettenanordnungen möglich
- auch mit Silikonbeschichtung erhältlich
- voll recyclingfähig
- Lebensdauer bis zu 60 Jahre
Branchenlösung: Freileitungen
- Trag- und Abspannmasten für Hochspannungs- und Bahnstromnetze
Stärke unter Hochspannung
Sie sorgen für den sicheren Transport von Energie über Hunderte von Kilometern: unsere Langstabisolatoren aus Porzellan. Bereits seit 1930 produziert LAPP Insulators qualitativ hochwertige Produkte für Hochspannungs- und Bahnstromnetze.
Wir produzieren unsere Isolatoren für den Freileitungsbau gemäß internationaler Normen. Wenn nötig aber auch ganz speziell nach Kundenwunsch. So zum Beispiel für Anwendungen im Bereich der Energieverteilung und -übertragung in diversen Kraftklassen bis hin zu maximal 530 kN. Darüber hinaus konstruieren wir komplette Kettenanordnungen mit keramischen Langstabisolatoren. Zur Verbesserung des Fremdschichtverhaltens sind unsere Produkte auch mit Silikonbeschichtung erhältlich.
Dimensionen
- Spannungsebene: 1 – 1100 kV (>170 kV in Kettenausführung)
- Maximale Baulänge: 2000 mm
- Strunkdurchmesser: 45 – 125 mm
- Flexible Kriechwegauslegung bis 50 mm / kV
- Endarmaturen gemäß IEC 60120, IEC 60471, DIN 48062 und ANSI C29.2
- Sonderausführungen erhältlich
Fertigungsmethode
- Nassverfahren
- Nach Norm: C130 (IEC 60672) hochfestes Tonerdeporzellan
- Glasurfarben: Braun RAL 8016 und Grau ANSI 70
Gefertigt nach den Normen
- IEC 60433
- IEC 60383
- IEC 60672
- IEC 60815

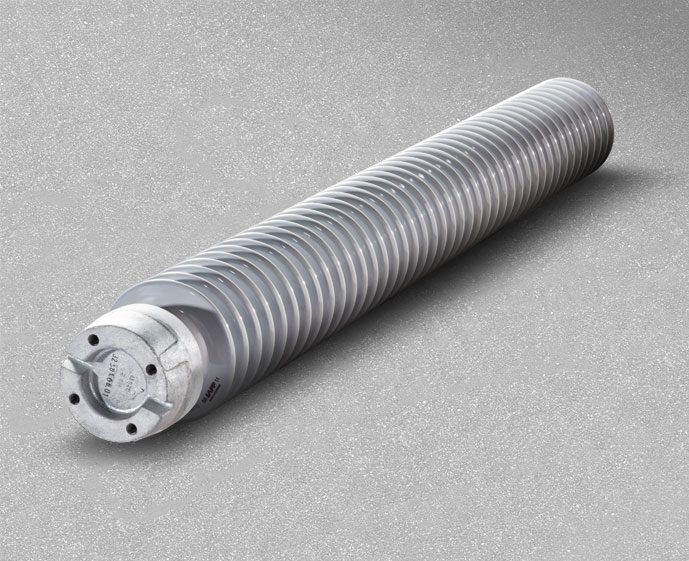

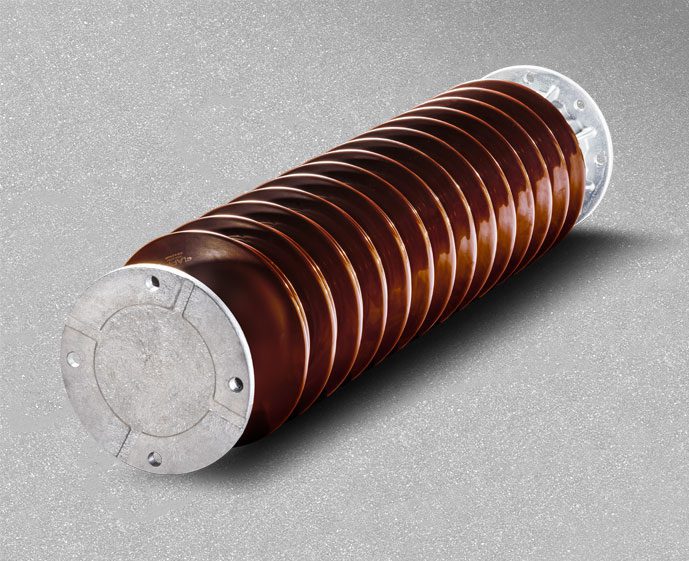

Stützisolatoren
Vorteile
- hergestellt aus modernster Hochleistungskeramik
- Erfahrungen mit Stützisolatoren seit 1930
- eingesetzt in Schaltanlagen sowie in Plattformen für Kompensationsanlagen
- Fertigung von einteiligen Stützisolatoren bis 2300 mm
- Stützisolatoren mit halbleitender Glasur erhältlich (verbesserte Eigenschaften bei hoher Verschmutzung)
- Stützisolatoren mit Silikonbeschichtung erhältlich
- voll recyclingfähig
- Lebensdauer bis zu 60 Jahre
Branchenlösung: Geräte- und Anlagenbau, Kompensationsanlagen
- Geräte- und Schaltanlagenbau (Sammelschienen, Trennschalter, Plattformstützer für Kompensationsanlagen etc.)
Druck, Biege- und Torsionskräften ausgesetzt
Unsere Stützisolatoren aus modernster Hochleistungskeramik sind über viele Jahrzehnte in Schaltanlagen sowie in Plattformen für Kompensationsanlagen im Einsatz. Bereits seit 1930 besitzen wir Erfahrung mit der Fertigung von Stützisolatoren. Forschung und Weiterentwicklung führten zur Optimierung unserer Stützisolatoren für Verteilanlagen und Schaltsysteme.
Wir fertigen einteilige Stützisolatoren bis zu einer Länge von 2300 mm für 245 kV und mehrteilige Lösungen für Spannungsebenen bis 1100 kV. Unsere Stützisolatoren werden hauptsächlich Druck, Biege- und Torsionskräften im Betrieb ausgesetzt und sind speziell hierfür konzipiert.
Dimensionen
- Spannungsebene: 1 – 1100 kV (>245 kV in mehrteiliger Ausführung)
- maximale Baulänge (einteilig): 2300 mm
- maximaler Strunkdurchmesser: 300 mm
- flexible Kriechwegauslegung bis 55 mm / kV
- konische Bauform (bevorzugt bei Auslegung nach IEC)
- zylindrische Bauform (bevorzugt bei Auslegung nach ANSI)
- Endarmaturen gemäß IEC 60273, DIN VDE 0674-20 und ANSI C29.9
Fertigungsmethode
- Nassverfahren
- nach Norm C130 (IEC 60672): hochfestes Tonerdeporzellan
- nach Norm C130 HS: ultrahochfest
- Glasurfarben: Braun RAL 8016 und Grau ANSI 70
Gefertigt nach den Normen
- IEC 60273
- IEC 60168
- IEC 60672
- ANSI C29.9
Hohlisolatoren
Vorteile
- hergestellt aus modernstem hochfestem Tonerdeporzellan C130 (IEC 60672)
- Hohlisolatoren können zylindrische, konische oder bauchige Formen annehmen
- Baulänge einteilig 2800 mm / mehrteilig bis 6000 mm
- Herstellung und Design richten sich ganz nach Kundenwunsch und den Gegebenheiten am Einsatzort
- auch außergewöhnliche Geometrien können produziert werden
- voll recyclingfähig
- Lebensdauer bis zu 60 Jahre
Branchenlösung: OEM
- Leistungsschalter (Life Tank Breaker, Dead Tank Breaker)
- Stromwandler, Spannungswandler, Überspannungsableiter, Durchführungen
Anpassungskünstler in Sachen Umgebung
Auch für unsere Hohlisolatoren aus Keramik verwenden wir hochfestes Tonerdeporzellan C130. Bei der Fertigung werden diese Produkte mit zylindrischen, konischen oder bauchigen Geometrien bis zu einer Gesamtbaulänge von 2800 mm einteilig hergestellt.
Die Ausführung dieser Hohlisolatoren wird maßgeblich durch die Anforderungen unserer Kunden beeinflusst und richtet sich stark nach den Umgebungsbedingungen des künftigen Einsatzortes. LAPP Insulators ist aufgrund jahrzehntelanger Erfahrung sowie modernster Fertigungsmethoden in der Lage, auch außergewöhnliche Geometrien zu produzieren.
Dimensionen
- Spannungsebene: 1 – 1100 kV
- maximale Baulänge: 6000 mm (in Klebetechnik, 2800 mm einteilig)
- maximaler Außendurchmesser: 640 mm
- flexible Kriechwegauslegung bis 40 mm / kV
- konische Bauform (bevorzugt bei Durchführungen und „Dead Tank“ Schalterporzellanen)
- zylindrische Bauform (bevorzugt bei „Live Tank“ Schalterporzellanen)
Fertigungsmethode
- Nassverfahren
- nach Norm C130 (IEC 60672): hochfestes Tonerdeporzellan
- nach Norm C130 HS: ultrahochfest
- Glasurfarben: Braun RAL 8016 und Grau ANSI 70
Gefertigt nach den Normen
- IEC 62155
- IEC 60672
- IEC TS 62371
Mittelspannungsisolatoren
Vorteile
- vielfältige Anwendungsgebiete
- Produktspektrum im Nieder- und Mittelspannungsbereich für die Nutzung von 10 kV bis 100 kV
- Porzellan C130 (IEC 60672)
- voll recyclingfähig
- Lebensdauer bis zu 60 Jahre
- auch mit Silikonbeschichtung erhältlich
Branchenlösung: Projekte mit mechanischer Beanspruchung
- Geräte- und Anlagenbau, Bahnelektrifizierung, Mittelspannungstransformatoren, Verteilnetze
Vielfalt der Hochleistungskeramik
Vielfältig sind die Anwendungsgebiete für unsere Mittelspannungsisolatoren. Daher bietet LAPP Insulators ein breites Produktspektrum im Nieder- und Mittelspannungsbereich für die Nutzung von 10 kV bis 100 kV an. Zu unserem Fertigungssortiment gehören z. B. Durchführungsgehäuse, Leitungsstützer sowie Ketten-, Transformator- und Bahnisolatoren.
Dimensionen
Für genauere Informationen können Sie unsere aktuellen Kataloge anfordern oder sich persönlich beraten lassen. Kontaktieren Sie dafür schnell und unkompliziert unsere Ansprechpartner.
Fertigungsmethode
- Nassverfahren
- nach Norm C130 (IEC 60672): hochfestes Tonerdeporzellan
- Glasurfarben: Braun RAL 8016 und Grau ANSI 70, Sonderfarbe Grün
- Silikonisierung von Isolatoren gemäß Kundenvorgabe
Gefertigt nach den Normen
- IEC 60433
- IEC 60383
- IEC 60672
- EN 50119
- IEC 60815
Fertigungsverfahren – Hochleistungskeramik für die Elektrotechnik
Über Jahrzehnte hinweg perfektionierte LAPP Insulators die Herstellung von Hochspannungskeramik in Form von Isolatoren für die Elektrotechnologie. Hochentwickelte und überwachte Abläufe bilden die Grundlage für eine Fertigung, in der kundenspezifische Sonderwünsche mit der gleichen Präzision und Zuverlässigkeit realisiert werden wie normierte Standardteile in Serienproduktion. Das Verbesserungsmanagement garantiert die ständige Optimierung von Prozessen und die stetige Weiterentwicklung in Effizienz wie auch Ökonomie. So bleibt unsere Produktkompetenz über Jahrzehnte hinweg konstant erhalten.
